检验方箱正确使用方法和存放

2021-03-24 16:13

检验方箱检定方法和普通铸铁方箱相似,对于边长为300mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。

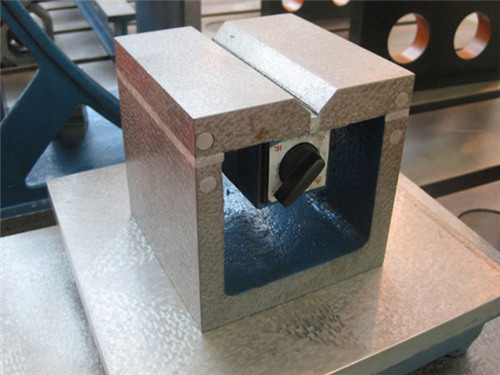

1、用途:方箱主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。方箱检定的环境条件:常温、常湿。

2、要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。

3、精度:对于刮研制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。

4、检验方箱、1级检验方箱、铸铁检验方箱检定方法对于边长为300mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。

一般铸铁方箱的使用寿命很长,只要采用正确的方法使用和保放,铸铁方箱工作面的精度可以保持使用2年以上,铸铁方箱精度降低时可以通过调试或刮研工艺恢复,铸铁方箱本身的使用寿命可以达到50-100年,所以,在使用方箱的过程中要注意不要在潮湿,有腐蚀、过高和过低的温度环境下使用和存放,这样才可以延长方箱的使用寿命,工作质量。

检验方箱作为工业生产车间里钳工做立体划线的工具,也可以检测机械零件的平行度和垂直度,也可做工作台使用。

检验方箱可以分为大型检验方箱、机床垫板大型检验方箱、T型槽大型检验方箱,检验方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格和等高方箱及长方筒。对于刮制方箱除检定平面度外,还要用涂色法检定接触斑点。

检验方箱的使用注意事项:

1、检验方箱使用前,应用净的汽油对方箱进行清洗,并用纱布擦净,同时检查方箱的各工作面是否有影响质量的锈迹、划痕、裂纹、磕伤、凹陷、砂眼和杂质等,以防影响测量精度。

2、检验方箱的各工作面经过加工,保持相互垂直和平行。因此方箱主要用于工件的紧固和定位,它为被测工件提供了垂直于基准面的辅助基准,通过翻转,是被测尺寸垂直于平台(平板)工作面,实现平台测量。因此使用时,方箱应安放在清洁的平台(平板)、继续晃导轨等基准平面上。

3、检验方箱使用后,应清洗擦干净,涂防锈漆。

4、检验方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。主要用于零部件的平行度、垂直度等的检验和划线。
